Тепловизионное обследование дома для одиноких престарелых граждан в г.Нефтеюганске

Портфолио \ Тепловизионное обследование дома для одиноких престарелых граждан в г.Нефтеюганске

Место: г. Нефтеюганск, 11 микрорайон, дом 123
Дата завершения: 26.04.2015

Объектом теплового контроля являлись ограждающие конструкции здания «Специальный дом для одиноких престарелых граждан на 100 мест в г. Нефтеюганске», расположенного по адресу: ХМАО - Югра, г. Нефтеюганск, 11 микрорайон, дом 123.

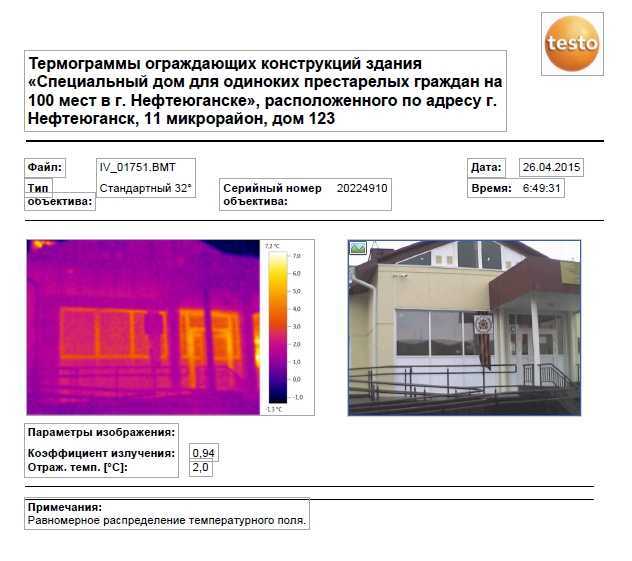

В процессе проведения работ по тепловизионному контролю было проведено термографирование внутренних и наружных поверхностей ограждающих конструкций объекта, а также проведен качественный и количественный анализ полученных данных.

Целью теплового контроля являлось:

контроль качества теплоизоляции и герметичности здания;
выявление дефектов и определения их параметров для оценки качества и соответствия контролируемого объекта требованиям нормативно-технической документации;
проведение испытания ограждающих конструкций (наружных стен, покрытий, чердачных перекрытий, подполья и подвалов, ворот и дверей в наружных стенах, оконных и балконных дверных блоков, других ограждающих конструкций, разделяющих помещения с различными температурно-влажностными условиями)

При проведении тепловизионного обследования были использованы следующие измерительные приборы:

тепловизор марки Testo 875-2 (неохлаждаемая матрица 160х120 пикселей, температурный диапазон от -20°С до +280°С, температурная чувствительность <50 мК);
термометр контактный цифровой ТК-5.06 с зондом относительной влажности и температуры воздуха (диапазон измерений - -100 … +1300 °С, цена единицы младшего разряда - 0.1 °С, погрешность - ±0,5 ед. мл. разр.);
пирометр инфракрасный FLUKE 561, № по Госреестру 55258-13 (диапазон температур от -40 до 550 °C, разрешение дисплея 0,1°C от показания);
лазерный дальномер BOSCH DLE 40 (дальность: 40 м., погрешность: ±1,5 мм.)

Климатические условия в ходе осмотра:

Наружная температура воздуха 2°С
Температура воздуха внутри помещения 25°С
Перепад температуры между внутренним и наружным воздухом 23°С
Влажность воздуха внутри помещения 35%
Фактическая температура точки росы 7,9°С
Влажность воздуха снаружи помещения 89%
Осадки отсутствовали

Вывод:

Распределение температурного поля по внутренней поверхности ограждающих конструкций и периметру фасада здания равномерное.
По результатам проведенного тепловизионного обследования дефекты не выявлены. Перепад температур между внутренним воздухом и температурами внутренней поверхности стены не превышает нормируемого значения (4°С). Значения температур на внутренней поверхности ограждающих конструкций в пересчете на нормируемые условия находятся выше температуры точки росы (11,62°С).
